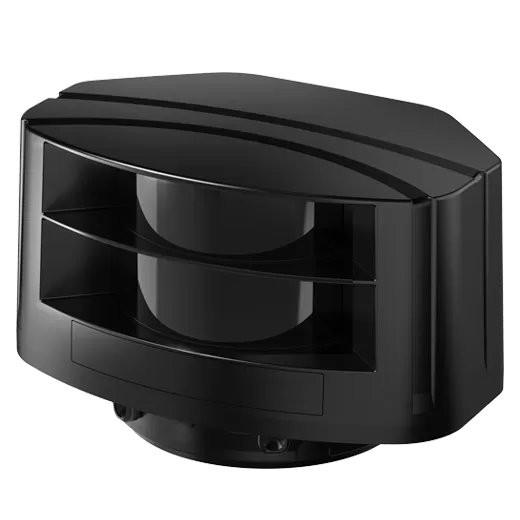

LSE-4A5R2
Napajanje: 24 VDC
Dovoljeni razpon napetosti: 80 do 120 % nazivne napetosti
Oddajna lastnost_Laser
razred: RAZRED 1
Oddajna lastnost_Valovna dolžina: 905 nm
Oddajna lastnost_Max. moč impulza: 75 W
Opis
Napajanje: 24 VDC
Dovoljen napetostni razpon: 80 do 120 % nazivnega napajanja
Emisijska lastnost – razred laserja: RAZRED 1
Valovna dolžina emisije: 905 nm
Največja izhodna moč pulza: 75 W
Kotna ločljivost: 0,4°
Aperturni kot: 90°
Reflektivnost objekta: minimalno 2 %
Način skeniranja: gibanje in prisotnost
Območje nadzora: 0,3 × 0,3 m do 5,6 × 5,6 m (reflektivnost objekta približno 10 %)
Minimalna velikost cilja skeniranja:
Pri detekcijski razdalji 3 m: približno Š2,1 × V2,1 × D2,1 cm
Pri detekcijski razdalji 5 m: približno Š3,5 × V3,5 × D3,5 cm
Reflektivnost objekta: 90 % (na Kodak Gray kartici R-27, bela)
Poraba moči: max. 8 W
Čas odziva: tip. 20 do 80 ms + čas spremljanja
Vhod: Fotopoljski vhod: 1 (način testiranja izhoda)
[H]: min. 8 VDC (max. 30 VDC ), [L]: max. 3 VDC
[H] deluje kot način testiranja izhoda in oddaja signal detekcije ovire ter signal napake
Izhod: PhotoMOS rele izhod: 2 (signal detekcije ovire, signal napake)
Galvanska izolacija, nepomembna polariteta
30 VDC / 24 VAC, max. DC 80 mA (uporna obremenitev)
Odpornost izhoda: 30 Ω
Čas preklopa: t on = 5 ms, t off = 5 ms
Namestitveni kot laserskega skenerja: -45°, 0°, 45°
Kot rotacije nosilca: -5° do 5°
Kot nagiba nosilca: -3° do 3°
Zamašenost sprednjega dela: normalno delovanje pri max. 30 % zamašenosti enega materiala
Komunikacijski vmesnik: Ethernet
Pričakovana življenjska doba: max. 6,8 let (60.000 ur)
Izolacijska upornost: ≥ 5 MΩ (merjeno z 500 VDC megger)
Dielektrična trdnost: 500 VAC 50/60 Hz za 1 minuto
Vibracije: max. 2G (18,7 m/s²)
Udarec: 30G/18 ms
Ambientna osvetlitev: sončna svetloba: max. 100.000 lx
Ambientna temperatura: -30 do 60 ℃
Vlažnost okolja: 0 do 95 % RH, skladiščenje: 0 do 95 % RH
Material: polikarbonat
Zaščita: IP67 (standard IEC)
Kabel – napajanje in I/O: Ø 5 mm, 8-žilni, 5 m (AWG 26, premer jedra: 0,16 mm, število jeder: 7, zunanji premer izolatorja: Ø 1 mm)
Kabel – Ethernet: Ø 5 mm, 4-žilni, 3 m, oklopljen (AWG 26, premer jedra: 0,16 mm, število jeder: 7, zunanji premer izolatorja: Ø 1 mm)
Dodatki: nosilec, vijak M2,6 × L6 (za fiksiranje kota rotacije nosilca): 2 kosa, imbus ključ 3 mm
Programska oprema za PC: atLidar (program za laserski skener)
Krmilni izhod: 2 relejna izhoda
Korejski železniški standardi: KRS SG 0068
Teža: približno 0,96 kg (približno 0,58 kg)
Dodaten opis
Senzorji LiDAR serije LSE omogočajo zaznavanje na območju 5,6 m x 5,6 m (90˚) za natančno zaznavanje prisotnosti predmetov. Skenerji ponujajo 4 ločene laserske kanale, ki jih je mogoče aktivirati posamično ali hkrati, glede na potrebe zaznavanja. Naprave omogočajo tudi nastavitev koncentriranih nadzornih območij in območij brez zaznavanja, kar omogoča prilagodljivo uporabo v različnih okoljih. Komunikacija prek Ethernet povezave omogoča enostavno konfiguracijo z osebnimi računalniki. Uporabniki lahko naprave konfigurirajo in upravljajo tudi z priloženim infrardečim daljinskim upravljalnikom.
