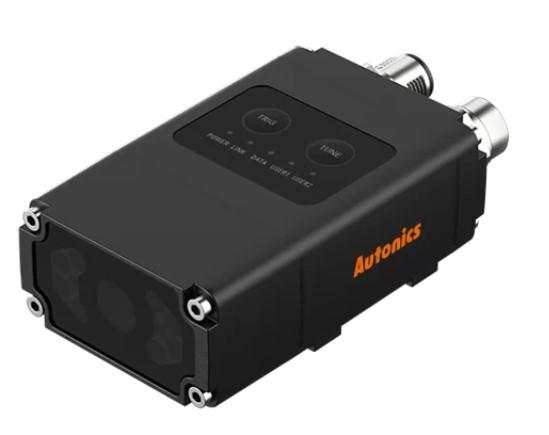

VG2-M03B-16E
Efektivna goriščna razdalja: 16 mm
Minimalna delovna razdalja: 40 mm
Zajem slike – slikovni filter predobdelava, zunanji filter (filter, polarizacijski pokrov) / slikovni element 1/2,9-palčni mono CMOS / zaklop globalni zaklop / čas osvetlitve 30 do 1.400.000 μs / ločljivost 0,3 MP (640 × 480 slikovnih točk)
Vrsta objektiva: f16 mm board objektiv
Inšpekcija – delovne skupine 64 (sočasni pregledi 32)
Način vklopa/izklopa osvetlitve: pulzni
Način proženja: neprekinjeno, zunanji sprožilec, ročno, Ethernet, RS232
Komunikacija: Ethernet (TCP/IP, 10 / 100 / 1000 Base-T), Modbus (TCP, RTU)
Izhod – FTP prenos omogočen Teža enote (z embalažo) približno 202 g (≈ 262 g)
Največje število zajetih slik na sekundo: 60 fps
Napajalna napetost: 24 VDC ±10 %
Poraba toka: 600 mA
Vhodni signal: nazivni vhod 24 VDC ±10 %
Izhodni signal: NPN-PNP odprti kolektorski izhod, nastavljivo s programsko opremo
Zaščita vezja: zaščita pred kratkim stikom izhoda in zaščita pred napačno polariteto
Izolacijska upornost ≥ 100 MΩ (500 VDC megger)
Dielektrična trdnost: 500 VAC ~ 50/60 Hz za 1 minuto
Vibracije: amplituda 1,5 mm pri frekvenci 10 do 55 Hz v smereh X, Y in Z 2 uri
Udarci: 300 m/s² (≈ 30 G), 11 ms v smereh X, Y in Z, 3-krat
Okolje – delovna temperatura 0 do 45 °C, skladiščenje –20 do 70 °C / relativna vlažnost 35 do 85 % RH, skladiščenje 35 do 85 % RH
Stopnja zaščite: IP66, IP67 (standard IEC), IP69K (standard DIN)
Priključki – tip konektorja napajanje I/O M12 12-pinski, Ethernet M12 8-pinski (zatezni moment kabla 0,4 N·m)
Material: ohišje tlačno lito aluminijasto, okno steklo, tesnilo silikon
Opis

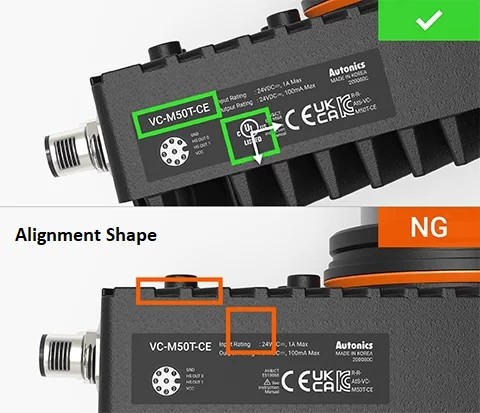

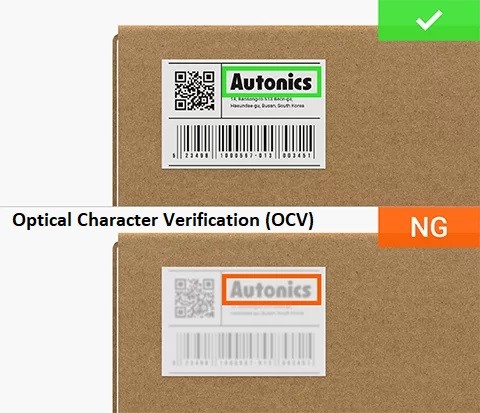

Vision senzorji serije VG2 kot industrijske kamere določajo obliko, velikost, znake in vzorce ciljnih objektov. Vision senzorji zagotavljajo ločljivost 1,2 MP ter samodejno ostrenje s tekočo lečo, ki omogoča funkcijo samodejnega nastavljanja za večje udobje uporabnika. Serija VG2 omogoča natančen pregled objektov z različnimi funkcijami, vključno s prepoznavanjem znakov (OCR/OCV) ter poravnavo in korekcijo položaja oblike.
Primeri uporabe vizualne kontrole in preverjanja kakovosti v industriji:
1. Pakiranje in embalaža
- Določanje števila izdelkov v posodah na pakirnih linijah
- Prepoznavanje in preverjanje besedila na škatlah
- Prepoznavanje velikosti škatel na transportnih trakovih za odpremo
- Preverjanje kakovosti tiska oznak na embalažnem papirju
- Preverjanje prisotnosti tiska roka trajanja na pakiranjih
- Preverjanje stanja tiska na raznih produktih/škatlah
- Preverjanje zapiranja embalaže s hrano na transportnih trakovih
2. Avtomobilska industrija
- Kontrola in prepoznavanje oblike avtomobilskih delov med proizvodnim procesom
- Merjenje dimenzij in ukrivljenosti posameznih avtomobilskih delov tekom proizvodnega procesa
- Prepoznavanje ustreznosti in barve manjših in večjih elektronskih delov v avtomobilski industriji
3. Elektronika in polprevodniki
- Preverjanje prisotnosti ali odsotnosti delov ter odkrivanje pomanjkljivosti na linijah za prenos polprevodnikov
- Preverjanje barve in ostalih vizualnih lastnosti diod, kondenzatorjev, (pol)prevodnikov in ostalih elektronskih komponent
4. Farmacevtska in kemična industrija
- Preverjanje prisotnosti, odsotnosti ali pomanjkljivosti proizvodov in polproizvodov

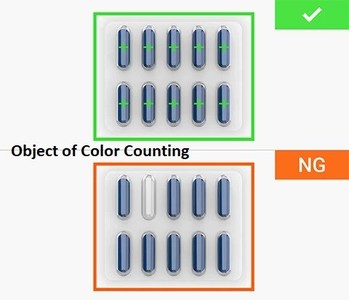

- Preverjanje barve in velikosti tablet med transportom
- Prepoznavanje raznih tekočin na podlagi vizualnih lastnosti
5. Splošna vizualna kontrola
